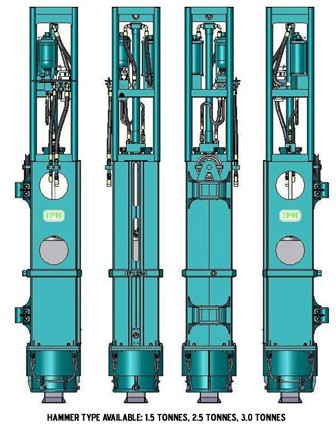

ไอพีเอช 250 ปั่นจั่นตอกเสาเข็มไฮโดรลิค มีเครื่องจักรยกค้อนตอกเสาเข็ม 3 ชนิด คือ ขนาด 1.5 ตัน 2.5 ตัน และ 3.0 ตัน เครื่องจักรยกค้อนนี้สามารถสับเปลี่ยนการใช้งานได้ตามความเหมาะสม สามารถขับเคลื่อนเสาเข็มได้ถึง 250 x 250 ตร.มม. และเส้นผ่าศูนย์กลาง 300 มม.
|
| |
| รายละเอียดเกี่ยวกับปั่นจั่น : |
| |
|
1.5 ตัน |
2.5 ตัน |
3.0 ตัน |
| น.นน.น.เครื่องตอก |
กก |
1500 |
2500 |
3000 |
| น.น. หัวตอก |
กก |
410 |
410 |
410 |
| น.น.รวมของปั่นจั่น |
กก |
3390 |
4390 |
4890 |
| แรงตอกสูงสุด |
มม |
1200 |
1200 |
1000 |
| พลังงานสูงสุด |
กนม |
30 |
30 |
30 |
| อัตราการตอก (ครั้ง / นาที) |
|
| ที่แรงตอกต่ำสุด |
|
100 |
100 |
100 |
| ที่ 600มม แรงตอก |
|
60 |
60 |
60 |
| ที่แรงตอกสูงสุด |
|
35 |
35 |
35 |
| ความดันขณะทำงาน |
บาร์ |
160 |
160 |
180 |
|
| |
| สูตรของฮิลี่ที่ใช้คำนวณการเคลื่อนที่เสาเข็ม ของอาร์.ซี. |
| ชนิดเสาเข็ม |
200มม เสาเหลี่ยม อาร์ ซี |
| เสาเข็มรับแรงได้ |
45.0 ตัน |
| ความยาวเสาเข็มโดยประมาณ |
30.0 เมตร |
| ปั่นจั่นตอก |
ไอพีเอช 250 ปั่นจั่นไฮโดรลิค |
| นน.ของเครื่องตอก, W |
2.5 ตัน |
| นน.ของเสาเข็ม, P1 |
2.88 ตัน |
| นน.ของหัวเข็ม, P2 |
0.41 ตัน |
| นน.รวมทั้งหมด, P, (P1 + P2) |
3.29 ตัน |
| ความสูงของตุ้มตอกลง, H |
2 ฟุต |
| อัตราของการพัก, N |
0.45 |
| อุณหภูมิ การอัด, C |
0.5 นิ้ว (คาดว่า) |
|
| |
| แฟคเตอร์ ประสิทธิภาพ, f |
= |
W + (P.N2)
W + P |
|
|
|
|
|
|
|
| |
| แรงต้านทานสูงสุด, R |
= |
W. H. f
S + c/2 |
|
|
| ใช้แฟคเตอร์ของความปลอดภัย |
= |
2 เท่า ที่เสาเข็มรับแรงได้, |
|
|
|
|
|
|
|
|
|
| |
| คาดว่าการอัดชั่วคราว, c |
= |
0.5 นิ้ว |
|
|
| ชุด ต่อ การตอกครั้งเดียว, s |
= |
0.1145 นิ้ว |
|
|
| ชุด ต่อ กำหนดการตอก 10 ครั้ง |
= |
1.145 นิ้ว หรือ 29 มม |
|
|
| |
| (สูตรของฮิลี่ที่ใช้คำนวณการขับเคลื่อนของเสาเข็ม เป็นเพียงคำแนะนำเท่านั้น และ สมควรที่จะคำนวณให้แน่นอนบริเวณพื้นที่ทำงานด้วยการทดสอบตอกเสาเข็ม) |
